06J204屋面節能建筑構造圖集是一款建筑設計標準圖集，共43頁詳細介紹了平屋面構造設計，適合建筑設計人員做學習資料，歡迎下載使用。

06J204圖集介紹

本圖集適用于全國各建筑氣候區有節能設計要求的一般民用建筑。主要內容：平屋面做法與建筑構造；坡面屋做法與建筑構造。特點：按國家現行標準、規范對已有國標圖集的屋面做法和節點建筑構造予以完善，對常用屋面建筑構造中的女兒墻、挑檐、變形縫、排水口等處的節點處理更側重于建筑的節能，更側重于常用、通用和可選性。提供了常用建筑保溫材料在常用屋面建筑構造中的不同傳熱系數時厚度選用參考表，便于建筑設計選用。

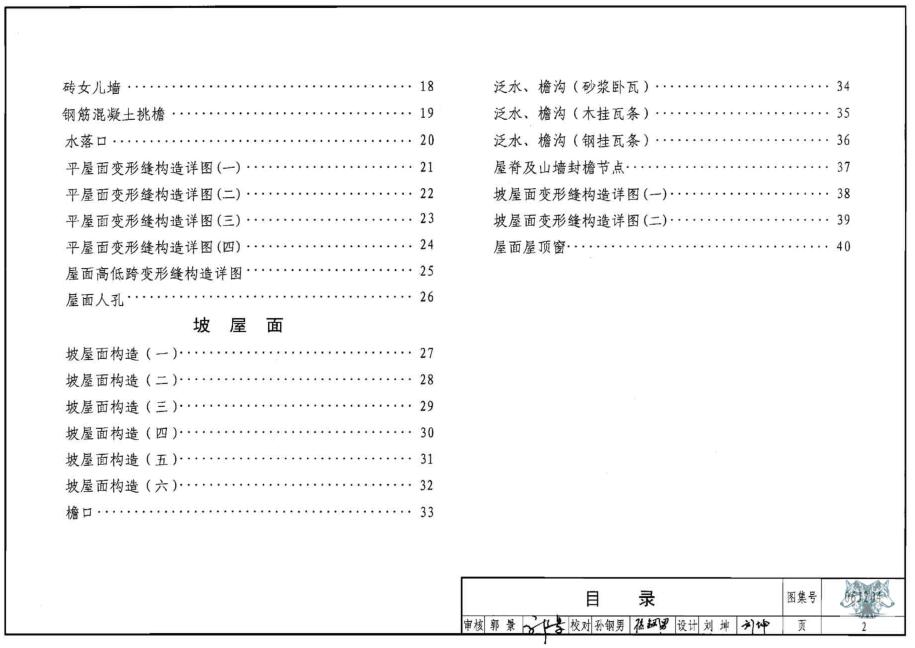

06j204圖集目錄

說明3

屋頂傳熱系數限值和熱惰性指標5

卷材、涂膜防水屋面保溫隔熱層厚度選用參考表6

剛性防水屋面保溫隔熱層厚度選用參考表7

坡屋面保溫隔熱層厚度選用參考表8

防水層做法選用表（屋面Ⅰ級防水）9

防水層做法選用表（屋面Ⅱ級防水）10

防水層做法選用表（屋面Ⅲ級防水）11

平屋面12

平屋面構造（一）12

平屋面構造（二）13

平屋面構造（三）14

平屋面構造（四）15

平屋面構造（五）16

鋼筋混凝土女兒墻17

磚女兒墻18

鋼筋混凝土挑檐19

水落口20

平屋面變形縫構造詳圖（一）21

平屋面變形縫構造詳圖（二）22

平屋面變形縫構造詳圖（三）23

平屋面變形縫構造詳圖（四）24

屋面高低跨變形縫構造詳圖25

屋面人孔26

坡屋面27

坡屋面構造（一）27

坡屋面構造（二）28

坡屋面構造（三）29

坡屋面構造（四）30

坡屋面構造（五）31

坡屋面構造（六）32

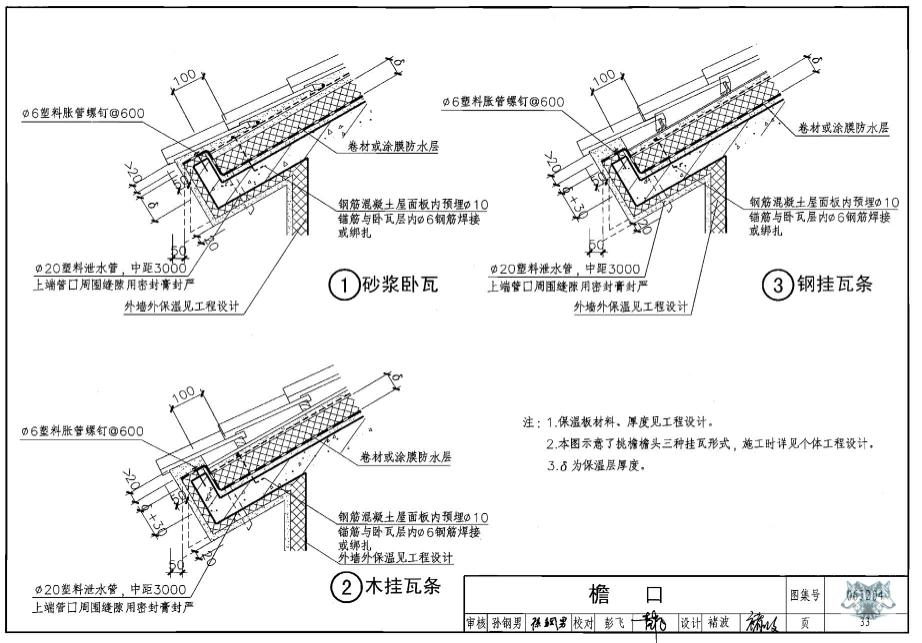

檐口33

泛水、檐溝（砂漿臥瓦）34

泛水、檐溝（木掛瓦條）35

泛水、檐溝（鋼掛瓦條）36

屋脊及山墻封檐節點37

坡屋面變形縫構造詳圖（一）38

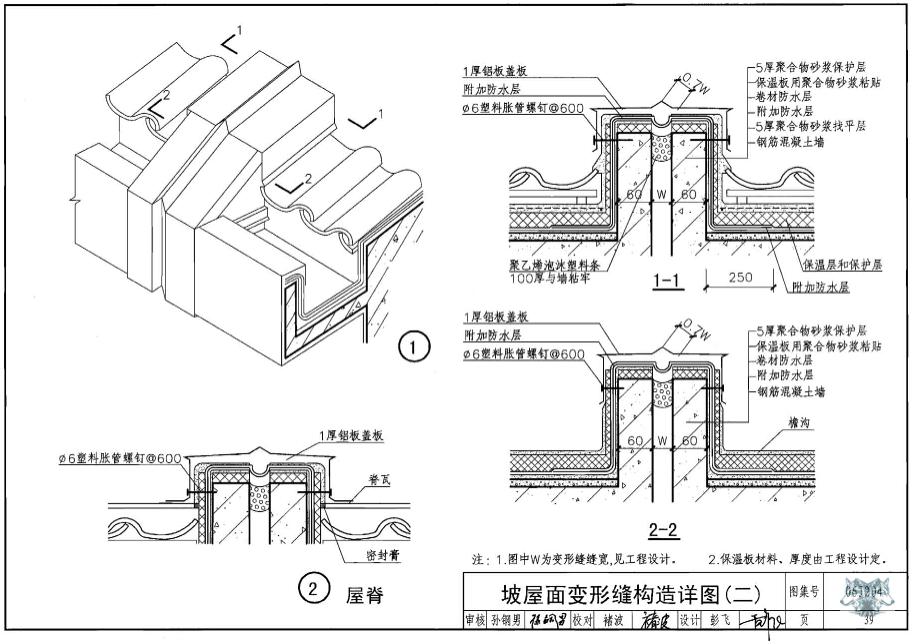

坡屋面變形縫構造詳圖（二）39

屋面屋頂窗40
